傳統千兆園區網已經很難支撐云、多媒體應用在企業的推廣,因此園區網的變革勢在必行。本文將從園區網主流端口的發展趨勢來進行分析,表明萬兆園區網將成為新一代園區網的主流標準。
根據Gartner最新的端口出貨量數據表明(圖1):到2012年,企業網市場中GE端口的出貨量首次超越FE端口,并且兩者的差距將越來越大。

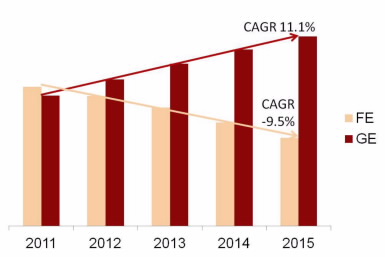

1 GE/FE端口出貨量估計(Gartner)
眾所周知,接入層的端口數在整個企業網絡中占有絕大多數,這表明千兆到桌面已經成為現代企業網絡的首選。
此時出現一個疑問,接入層采用千兆,那么匯聚層和核心層則應該采用什么樣的鏈路?
傳統千兆到桌面的方案中,多數在匯聚層采用GE端口捆綁的模式來實現匯聚,并且核心層與匯聚層合二為一。在早期,這樣的方案可以有效的保護企業的投資,但長期來看,這樣的方案只是一個過渡方案,其最大的問題在于:大幅降低交換機端口利用率。例如一臺24口千兆接入層交換機,10個GE端口用于接入終端,則還需要10個GE端口捆綁作為上行,否則網絡設計上就存在收斂。此時整個交換機用于接入終端的端口利用率僅為50%左右。
低的端口利用率意味著低的投資回報率。
為解決相應的問題,必須在匯聚層直接采用萬兆高帶寬的單端口。
社會對信息化的追求直接導致了網絡對高帶寬的追求,由此催生了以太網各種標準。從1982年推出IEEE802.3(10M)標準至今,以太網標準已經發展到100G,而不同標準從概念化到產業鏈成熟(即可規模商用)的時間也在逐漸縮短。如圖2所示,10GE/40GE的商用速度明顯快于FE和GE(100G產業鏈在近年內也即將成熟),這表明了社會對信息化的追求的速度在不斷加快,人們希望更快的使用最新的技術。

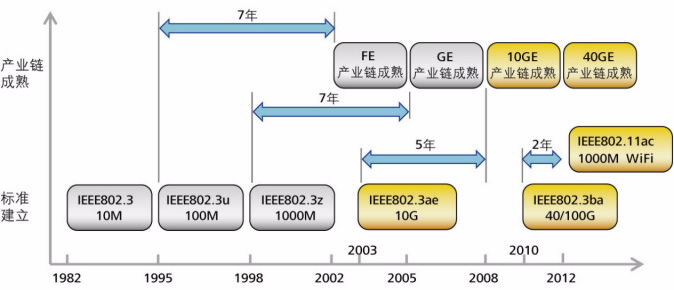

2 以太網標準成熟趨勢
為什么我們認為10GE/40GE的產業鏈已經成熟:
1, 業界主流交換機供應商均在全系列(接入/匯聚/核心)交換機上支持了豐富的高密10GE板,在匯聚/核心交換機上也都支持了高密度40GE板。以華為公司為例,S9700交換機整機支持480個10GE端口,目前是業界最高規格。
2, 10GE/40GE端口的價格大幅下降,以10GE為例,現有一個10GE端口的售價遠遠低于10個GE端口的售價。加上提升的端口利用率,企業在構建一個無收斂的萬兆園區網時,所付出的投資已經小于傳統組網模式。
3, 10GE端口逐漸得到企業認可,出貨量不斷攀高。根據Gartner的估計(圖3),10GE端口在企業網絡的出貨量在未來幾年將持續走高,CAGR高達45.2%。
圖3 0GE端口出貨量估計(Gartner)
可以看出,萬兆進入園區網的條件已經具備,此時企業更關心的是:引入萬兆后,園區網帶來的業務體驗是否能有質的提升?
帶寬大幅提升意味著企業可以部署更多的大數據量業務,也就意味著每一次企業網絡的帶寬升級都會促進企業信息化程度的提升(圖4)。
1 臨場式的高清智真系統、桌面式的高清智真系統將成為企業提升溝通效率、降低運作成本的首選。例如每個開發人員的辦公桌上都放置高清顯示器和攝像頭,不同地域的開發人員直接通過桌面智真系統進行實時溝通,加快產品開發速度。
2 桌面云、云計算、云存儲將成為企業降低IT運維復雜度與成本的關鍵。
3 物聯網幫助企業拓展業務。
4 隨時隨地的高速移動辦公,例如BYOD(Bring your own device)有助于企業與客戶保持最近距離的同時,又提供最快響應速度。

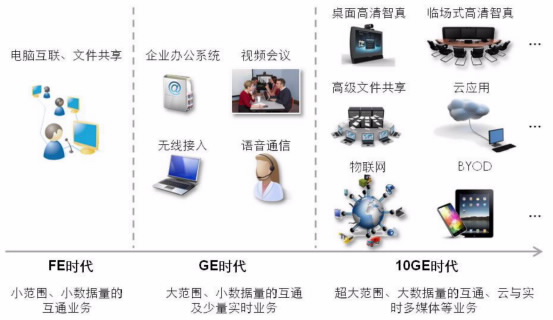

圖4 區網業務發展趨勢
當然,還有越來越多的云、多媒體、移動性業務將成為企業園區網業務的主流。而這些業務都有共同特點:大量占用帶寬,特別是縱向帶寬(接入<—>匯聚<—>核心)。
以高清視頻為例,現階段主流1080p的高清視頻需要占用10M帶寬(視頻突發所占帶寬最大可達5倍),并且?guī)?lái)的業務體驗仍然無法達到人們的期望。很快超高清視頻(藍光甚至更高級別)也將成為主流,而這些視頻對帶寬的需求將突破50M甚至100M。
可以看到,當匯聚層僅采用千兆或千兆捆綁時,無法滿足新業務的需求。只有將匯聚層升級為萬兆,提高無阻塞的大帶寬,并利用萬兆交換機的大緩存,才能更好的采用新業務來支持企業信息化的演進。
如圖5所示,三層架構(接入/匯聚/核心)適用于大中型企業,而圖6所表示的兩層架構則更加適用于小型企業。
5 萬兆園區網三層組網架構
6 萬兆園區網二層組網架構
目前業界主流交換機供應商都提供支持萬兆端口的交換機,但僅有萬兆是不夠的。企業在部署網絡時還需要考慮如下關鍵點:
不同的企業有著不同的行業需求,尋找一個可提供有針對性的端到端解決方案的供應商,將能節省企業大量設計、部署和運維成本。目前華為公司在業界率先提出萬兆云園云網解決方案,依據端到端的網絡產品和差異化的解決方案來幫助企業提升信息化能力。
越高的端口密度則意味著越低的硬件投資。目前從業界的單機GE端口密度、10GE端口密度和40GE端口密度來衡量,華為公司的CE12800/S9700/S9300/S7700/S5700等全系列萬兆交換機均處于業界第一。
隨著更占用帶寬的業務出現,核心層采用100GE也必將成為主流趨勢。因此為保護企業投資,現有核心交換機的硬件架構必須要支持未來的100GE板卡。而100GE的準入門檻很高,一般廠商無法進入,僅有少量業界領先廠商支持。華為全系列核心交換機/匯聚交換機均平滑升級,以支持100GE端口,也處于業界領先。
隨著轉發能力的提升,設備的功耗也不斷增加。如何在不影響業務的影響下節能減排也是園區網設計者必須考慮的問題。我們來算筆賬,一般企業全年只有2/3左右為工作日(假設為250天),而即使在工作日,也只有上班時間需要使用網絡(假設為8小時),這樣全年實際只有2000小時(250天*8小時)需要使用網絡(尤其是設備量最大的接入網絡)。不采用任何節能方案時,交換機需要為7*24小時工作,全年需要運行8760(365天*24小時)??梢?jiàn)全年只有不到1/4的時間網絡是處于有效運作,特別是接入網絡。因此,網絡如能根據流量進行深度休眠,必將大幅減少網絡能耗。在這方面,華為獨有AMH節能方案融合了休眠、EEE等技術,實現接入層、匯聚層、核心層的逐層休眠,最終使整網減少超過30%的能耗。
無論是業務需求還是產業成熟度均表明新的園區網時代已經來臨,萬兆園區網必將成為首選。企業只有通過構建一個先進的、有預見性、可擴展的萬兆園區網,才能更快速的部署多種新業務來提升企業運作效率,降低端到端網絡投資成本。
